雙效蒸發器案例
來源：本站日期：2021-03-27 01:45:02 瀏覽：2279
項目名稱：雙效蒸發器案例——硫酸鈉雙效蒸發結晶器
蒸發器類型：雙效蒸發器
設備規格：蒸發量6T/H
雙效蒸發器案例項目概述：
業主是危廢焚燒行業，其廠區本身有蒸汽，且水質來源一般為煙氣凈化系統排污產生的水質，本雙效蒸發器項目是針對業主的水質來源，以及現場場地有蒸汽來源，康景輝特為業主設計的廢水雙效蒸發結晶系統。
雙效蒸發器廢水來源：
本雙效蒸發系統處理的廢水源自煙氣凈化系統排污產生的高鹽廢水、軟水站排污和污水處理站膜系統濃水，由于煙氣凈化系統排污中含有大量的F-、Br-等腐蝕性元素，進入蒸發系統前在需經污水處理站預處理，盡可能降低廢水中堿度、硬度、F-、SS等水質指標。
雙效蒸發器設計工藝：
雙效蒸發系統蒸發產生的冷凝液與其他裝置處理水混合后送至焚燒線急冷塔回用。根據急冷塔用水要求，廢水經蒸發系統處理后的出水水質應滿足急冷塔用水要求。
雙效蒸發器基本組成：
加熱蒸發器、分離器、冷凝器、循環泵、保溫管、真空系統、料液輸送泵、冷凝排水泵、操作平臺、電器儀表控制柜及閥門、管路等系統組成。
雙效蒸發器工藝流程：
雙效蒸發器的運行方式是一次蒸汽(鍋爐蒸汽)進入一效加熱室將料液加熱，同時在真空的作用下，噴灌噴入一效蒸發室，料液從彎管回到加熱室，再次受熱又噴入蒸發室形成循環，料液噴入蒸發室時成霧狀，水分迅速蒸發，蒸發出來的第二次蒸汽進入二效加熱室給二效料液加熱,進入冷卻器，為了使蒸汽換熱器中形成負壓,便于蒸汽流動,提高換熱效率，用冷卻水冷卻成冷凝水，流入受水器后自行進入排水器自動排出。

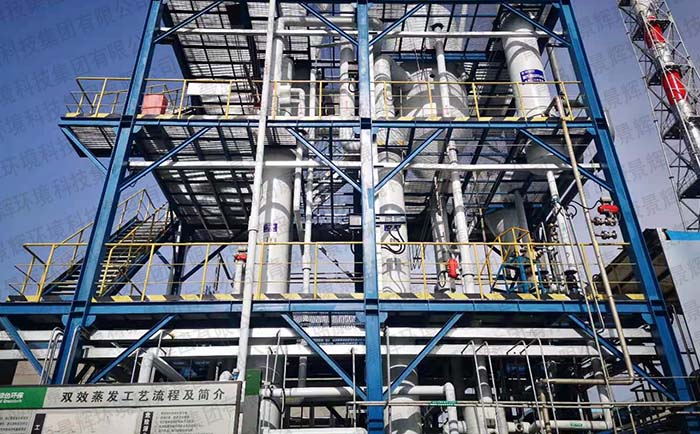

雙效蒸發器案例實拍：
